• 结构和特点

    • 高短路容量10KA
    • 设计用于保护承载大电流(最高125A)的电路
    • 触点位置指示
    • 用作家庭及类似安装中的主开关

    技术数据

    • 极数:1P, 1P+N, 2P, 3P, 3P+N, 4P
    • 额定电压:AC 230V/400V
    • 额定电流(A):20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A
    • 跳闸曲线:C, D
    • 额定短路容量(Icn):10000A
    • 额定频率:50/60Hz
    • 额定冲击耐受电压:6kV
    • 机电寿命:Ins 100=10000次;n125=8000次
    • 连接端子:带夹紧柱端子

    连接容量及安装

    • 柔性导体35mm²
    • 刚性导体50mm²
    • 对称DIN导轨35mm
    • 面板安装
    • 端子连接高度:20mm

    认证

    • IEC60947-2
    • EN60947-2
  • broken image

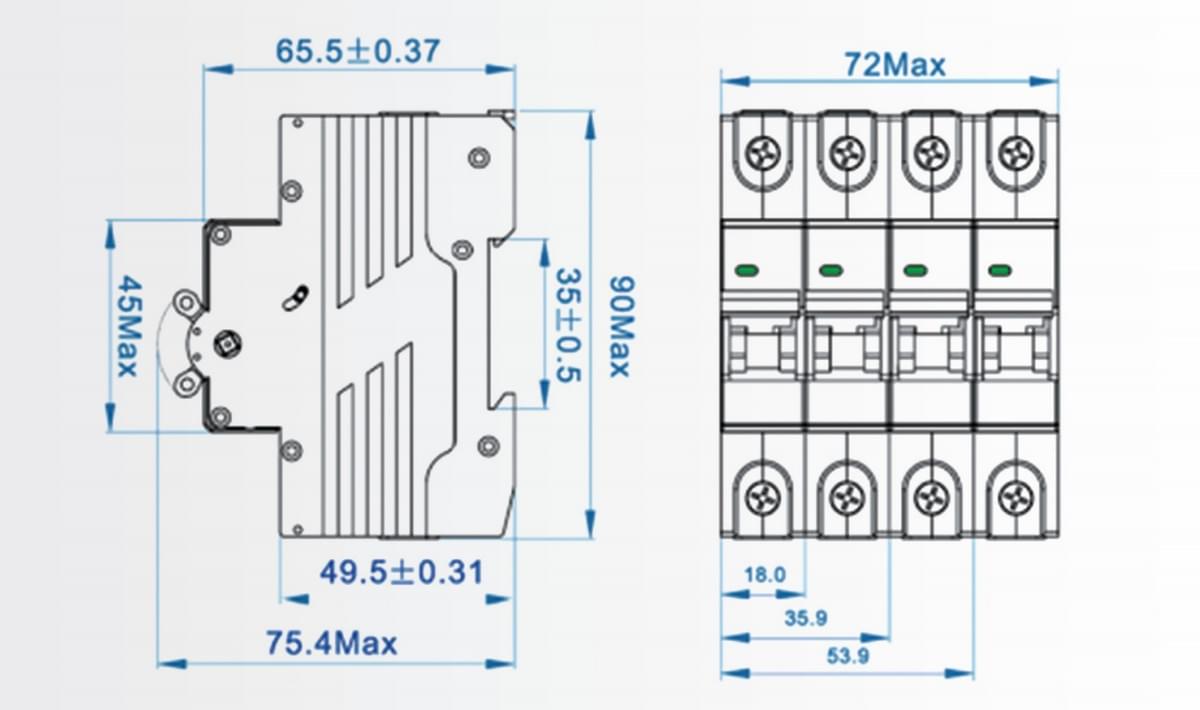

    尺寸图
